مضخة مقطورة الخرسانة هي آلة تستخدم لنقل الخرسانة السائلة من مكان إلى آخر عبر الأنابيب والخراطيم. يتم تثبيت الآلة على مقطورة، مما يجعل من السهل نقلها في مواقع البناء. تُستخدم مضخات مقطورة الخرسانة لصب الخرسانة في المناطق التي يصعب الوصول إليها، مثل المباني الشاهقة وبناء الأنفاق وبناء الجسور. عادة ما تكون مجهزة بمحرك ومضخة وخلاطة تعمل معًا لخلط ونقل الخرسانة.
مميزات مضخة مقطورة الخرسانة
أداء موثوق به
ستمنحك ضخ الخرسانة دائمًا تجربة خالية من المتاعب وموثوقة. فهي تستهلك وقتًا أقل مقارنة بالطرق الأخرى المختلفة المستخدمة في البناء لنقل الخرسانة إلى المكان المطلوب. لكن مضخة مقطورة الخرسانة تجعلها سهلة الاستخدام وتجعل الخرسانة في متناول المنطقة المرغوبة في أفضل حالة. لهذه الخدمة المتسقة، فقد مكنت من تقنيات مختلفة تضمن الكفاءة في العمل. تحتوي مضخة مقطورة الخرسانة على نظام هيدروليكي ومكونات كهربائية تضمن الأداء الموثوق والتشغيل الآمن.
مزيج الجودة والتقوية
من الصعب جدًا توفير خليط الخرسانة السائل في مواقع المشاريع المختلفة. فعند خلطه على الأرض، قد تجد بعض التربة أو الحطام مختلطًا بالخليط. يعد خليط الخرسانة عالي الجودة ضروريًا لبناء عالي الجودة ودائم.
يتم حل هذه المشكلة عن طريق مضخة مقطورة الخرسانة، فهي تجعل الخرسانة السائلة تصل إلى مكانها في الوقت المناسب وبشكل موحد وفي نفس الوقت، مما يعمل أيضًا على تقوية الخليط.
سهل تنفيذه
لنفترض الحصول على خليط الخرسانة مع الكتل وإيصاله إلى الموقع المطلوب. سيتطلب هذا قدرًا كبيرًا من القوة البشرية والتخطيط والتكلفة والكفاءة. لن يسهل تشغيله وسيكون هناك الكثير من المتاعب، بسبب مشاركة عدد من الأشخاص. نعم، سيزيد أيضًا من تكلفة الفرد. تغلق مضخة مقطورة الخرسانة كل هذه العوائق. إنها تعمل بسهولة، ولا تحتاج إلى تخطيط مسبق، ولا تحتاج إلى قوة بشرية (مشغل لها فقط)، ولا مزيد من المتاعب وتنجز عملك بطريقة فعالة وموثوقة.
سريع
سرعة ضخ الخرسانة مهمة، حيث تعتمد سرعة المشروع عليها. تقوم مضخات مقطورة الخرسانة بهذا، فهي توفر عملية سهلة وسريعة مع الأمان. الخبرة العالية في السرعة التي اكتسبناها بفضل النظام الهيدروليكي الممكّن فيها. يصاحب النظام الهيدروليكي وضع تبديل عالي السرعة، ويمكنه زيادة كفاءة تبديل المضخة بنسبة 12 بالمائة.
صب الخرسانة بجودة عالية ودقة عالية
عندما يتعلق الأمر بضخ الخرسانة، فإن صب الخرسانة ليس هو الضرورة الوحيدة. يجب أن يتم ضخ الخرسانة بشكل موحد وبدقة عالية. يجب أن يكون الهدر ضئيلًا قدر الإمكان.
قوة بشرية أقل وازدحام
تتمتع ضخ الخرسانة بعدد من الفوائد البارزة. لا توجد فوائد إلا إذا وفرت بضعة دولارات من جيوبنا. تقوم مضخة مقطورة الخرسانة بهذا! كل ما تحتاجه هو مشغل واحد مما يقلل التكلفة الإجمالية للمشروع. لا توفر مضخة مقطورة الخرسانة القوة البشرية فحسب، بل تقلل أيضًا من الازدحام في الموقع.
-
مضخة خرسانية مزودة بأضواء الفرامل ، قمنا بتصميم هذا النوع الجديد وفقًا لطلب العميل ، مضخة خرسانية
أضف إلى الاستفسار -
مضخة مقطورة الخرسانة القابلة للتجول
تعد مضخة مقطورة الخرسانة القابلة للقطر آلة ذات كفاءة عالية ومتعددة الاستخدامات مصممة لنقل مخاليط
أضف إلى الاستفسار -
مضخة الخرسانة المحمولة بالديزل الصغيرة
مضخة الخرسانة المحمولة الصغيرة ، والتي تحظى بشعبية كبيرة في الاستخدام لمقاول البناء ، ومضخة
أضف إلى الاستفسار -
لتوصيل الخرسانة إلى منطقة بناء محدودة، فإن مضخة الخرسانة ذات المقطورة الصغيرة هي الحل الأفضل. تقوم
أضف إلى الاستفسار -
من الصعب الوصول إلى بعض مشاريع البناء ، أو أن المواقع غير كافية للخلاط الخرساني ، فإن المضخة
أضف إلى الاستفسار -
يحتاج الهيكل الجيد إلى قاعدة جيدة من الأساس الخرساني ، والأساس بحاجة إلى آلة ضخ الخرسانة ، وهي
أضف إلى الاستفسار -
تُعرف آلة ضخ الخرسانة المحمولة بمضخة الخرسانة المثبتة على المقطورة ، ونظام الضخ الموضوع على
أضف إلى الاستفسار -
مضخة الخرسانة الهيدروليكية الشاملة المقاومة للهب HBMD30/13-90S. محرك وضع التشغيل، نوع مضاد
أضف إلى الاستفسار -
المضخة هي آلة ضخ الخرسانة ، وهي مضخة مقطورة الخرسانة ، ومضخة الخرسانة المحمولة ، وشكل نقل الخرسانة
أضف إلى الاستفسار -

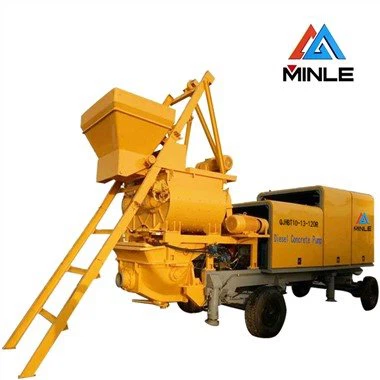

مقطورة مضخة الخرسانة الخلاط القسرية مثبتة
مقطورة مضخة الخرسانة القسرية التي تم تثبيتها ، وهو نوع خلاط الخرسانة القسري JS500 مع مضخة مثبتة على
أضف إلى الاستفسار -
مضخة خلاط الخرسانة المثبتة على الشاحنات
مع المتطلبات العالية لأعمال البناء الحديثة على الكفاءة ، قمنا بتصميم خلاط خرساني مزدوج العمود لخلط
أضف إلى الاستفسار
مصنعنا
شركة تايان مينلي لتصنيع الآلات المحدودة تعمل بشكل أساسي في إنتاج وبحث وتطوير وبيع معدات البناء الخرسانية ومعدات روبوت رش الخرسانة وخلاطة الخرسانة بالمضخات وما إلى ذلك. المنتجات الرئيسية للشركة هي مضخات الخرسانة وخلاطات ضخ الخرسانة وشاحنات ضخ الخرسانة وما إلى ذلك، والتي تم استخدامها على نطاق واسع في العديد من مجالات هندسة البناء مثل المباني السكنية والسكك الحديدية والحفاظ على المياه وأنفاق البناء ومناجم الفحم تحت الأرض والدفاع الوطني. نحن مصنع عائلي يتمتع بخبرة 24 عامًا. يغطي المصنع مساحة 35،000 مترًا مربعًا ويضم 300 موظف، بما في ذلك 15 مهندسًا كبيرًا و26 مدير تركيب محترفًا وفنيًا.
معدات الإنتاج
تم تجهيز ورشة العمل لدينا بمعدات إنتاج متقدمة وأجهزة تقنية، مثل معدات التصنيع باستخدام الحاسب الآلي، ومعدات القطع بالبلازما، والمطاحن، وآلات الحفر وفرق التثبيت المهنية، وما إلى ذلك.
شهاداتنا
حصلت جميع المنتجات على شهادة نظام الجودة الدولي BV و ISO9001، كما حصلت مضخة الخرسانة لمنجم الفحم على شهادة موافقة سلامة المنتج التعديني.
سوق الإنتاج
لقد تم تصدير مضخات الخرسانة الخاصة بنا إلى 65 دولة ومنطقة بما في ذلك أمريكا الشمالية والجنوبية وأفريقيا وأوروبا وأوقيانوسيا وجنوب شرق آسيا، مع زيادة العدد عامًا بعد عام. لدينا القدرة على تزويدك بمضخات الخرسانة ذات الجودة الأعلى وخدمات التوصيل السريع.
انظر إلى أوراق مواصفات الشركة المصنعة للمضخة لمعرفة معدل إنتاج الآلة (عادةً ما يتم تحديده بالياردات المكعبة في الساعة) والمسافات القصوى للضخ الأفقي والرأسي. بعض النماذج قادرة على توصيل الخرسانة بمعدلات تتجاوز 125 ياردة مكعبة في الساعة ومسافات تصل إلى 1500 قدم أفقيًا و400 قدم رأسيًا. عادةً لا تكون المضخة عالية السعة ضرورية لوضع طبقات رقيقة من الأسمنت. وللاستفادة من مضخة ذات معدلات توصيل فائقة السرعة، يجب أن يكون لديك عدد كافٍ من العمال في متناول اليد أثناء التركيب لمواكبة الوتيرة. هذا أمر بالغ الأهمية بشكل خاص في أعمال الخرسانة المختومة الزخرفية لأن لديك نافذة محدودة من الفرصة للتشطيب والختم بعد أن تلامس الخرسانة الأرض. بالنسبة للأعمال الزخرفية، فكر في استخدام مضخة مزودة بتحكم متغير في الحجم، مما يتيح لك ضبط خرج المضخة لتناسب وتيرة العمل. سيسمح لك هذا بإبطاء تسليم الخرسانة إذا تأخر فريق التشطيب أو الختم. ضع في اعتبارك أيضًا أن الحد الأقصى لحجم الناتج ومسافات النقل التي يروج لها مصنعو المضخات هي نظرية فقط. تختلف هذه القدرات اعتمادًا على عوامل مثل تصميم الخليط، وظروف العمل، وقطر وطول خط الأنابيب المستخدم.
مكون مضخة مقطورة الخرسانة
أجزاء نظام الضخ
أسطوانتان زيت رئيسيتان؛ خزان مياه؛ جهاز الرجوع للخلف؛ أسطوانتان خرسانيتان؛ مكبسان خرسانيان؛ ذراع تأرجح؛ أسطوانتان زيت تأرجحان؛ لوحة النظارة؛ صمام التوزيع (صمام على شكل حرف S)؛ فتحة التفريغ.
نظام الطاقة لمضخة مقطورة خرسانية
المحرك الكهربائي أو محرك الديزل: هو مصدر الطاقة الأساسي، والذي يمكن تخصيص جهده.
النظام الهيدروليكي لمضخة الخرسانة المقطورة
يتكون النظام الهيدروليكي من مضخة هيدروليكية، وخزان زيت هيدروليكي، وصمامات مراجعة، وأسطوانة زيت هيدروليكية أو محرك هيدروليكي، ونظام تبريد، بالإضافة إلى مجمع الطاقة.
المضخة الهيدروليكية
تتكون المضخة الهيدروليكية من مضخة الزيت الرئيسية ومضخة زيت تبديد الحرارة ومضخة زيت الخلط. مضخة الزيت الرئيسية (مضخة المكبس): هي مصدر الطاقة للزيت عالي الضغط لنظام الضخ بالكامل، وهي أيضًا جزء من "النظام القلبي" لمضخة الخرسانة المقطورة إلى جانب المحرك الكهربائي. مضخة زيت الخلط: تزود الخلاطة القادوس بالزيت عالي الضغط كدافع ديناميكي. مضخة زيت تبديد الحرارة: تنقل الزيت الساخن من خزان الزيت الهيدروليكي إلى قنوات المبرد الحراري ومن ثم يمكن إجراء تبديد الحرارة من خلال نفخ مروحة هوائية. مضخة زيت الخلط ومضخة زيت تبديد الحرارة هما جزءان من مضخات التروس. على الرغم من الأغراض المختلفة، إلا أنهما يعملان بنفس الطريقة التي يتم بها توفير الزيت عالي الضغط من خلال الدوران عالي السرعة والضغط بين التروس.
خزان الزيت الهيدروليكي
يتم استخدام خزان الزيت الهيدروليكي لتخزين الزيت الهيدروليكي الذي يعتبر الوسيط الذي يتم من خلاله نقل قوة السائل. يقع منفذ الزيت الهيدروليكي في الجزء العلوي من خزان الزيت الهيدروليكي، ويتم ملء الزيت عندما تغادر مضخة الخرسانة المقطورة المصنع.
أسطوانة الزيت الهيدروليكي أو المحرك الهيدروليكي
الجزء التشغيلي للنظام الهيدروليكي، يحرك مكابس الأسطوانات الخرسانية، وذراع التأرجح وخزان زيت التأرجح تحت تأثير الزيت عالي الضغط.
نظام التبريد
يتكون نظام التبريد من نظام تبريد مائي ونظام تبريد هوائي. وبسبب بعض العوامل في النظام الهيدروليكي، يتم عمومًا تركيب نظام تبريد مائي في مضخة الخرسانة للمقطورة، والتي تبلغ قدرتها على النقل 40 م3/ساعة وأقل من ذلك لتعزيز تبديد الحرارة. لكن الشركات المصنعة المحلية الشائعة لا تستخدم نظام تبريد مائي. لماذا تبريد الزيت الهيدروليكي؟ مع مرور الوقت، يمتص الزيت الهيدروليكي الحرارة ويزيد من درجة الحرارة أثناء عمليات البثق والإطلاق، مما سيكون له تأثير سلبي على عمر الخدمة وكفاءة المكونات الهيدروليكية.
مُراكم الطاقة
يحتوي مجمع الطاقة على ضغط معين داخله بحيث يكون له تأثير إيجابي على المكونات الهيدروليكية. يمكن أن يعمل الضغط كحاجز ضد عملية إطلاق الزيت عالي الضغط لإطالة عمر خدمة المكونات الهيدروليكية.
نظام التحكم الالكتروني
يعتمد نظام التحكم الكهربائي العام على وحدة تحكم، بعضها مزود بشاشة نصية وزر لمس، كما يتميز بواجهة اتصال جيدة بين الإنسان والآلة. ترسل الشاشات إشارات إلى وحدة التحكم، التي تعرض حالة عمل مضخة الخرسانة عبر شاشة نصية. يتم تثبيتها في خزانة التحكم الكهربائية التي تعمل كعقل مضخة الخرسانة بالكامل وتقدم التعليمات.
دليل استخدام مضخة مقطورة الخرسانة: كيفية تشغيل مضخة المقطورة
قبل تشغيل مضخة المقطورة
تحقق من وضع مضخة المقطورة في مكانها، يجب تثبيت مضخة المقطورة على أرض صلبة أفقية تقريبًا، وأربعة أرجل في نفس الوقت على الأرض، للتأكد من عدم حمل الإطارات، وأن أرض الموقع ناعمة، ولمنع الغرق، يجب إضافة مربع خشبي أو لوح لتثبيته. تحقق من وضع كل خط أنابيب وتوصيله، وتحقق مما إذا كان الأنبوب المستقيم في خط مستقيم، وما إذا كانت الأنابيب معقولة، وما إذا كانت مفاصل فم كل أنبوب محكمة. تحقق مما إذا كان خزان المياه والقادوس ممتلئين بالماء. تحقق مما إذا كان مستوى زيت خزان الزيت الهيدروليكي، ومستوى زيت خزان مضخة الشحوم ممتلئين، ويجب ملؤهما عندما يكون غير كافٍ. زيت المضخة اليدوي، تحقق مما إذا كان إمداد زيت نقطة التشحيم طبيعيًا. قبل بدء تشغيل المحرك، تحقق مما إذا كانت شاشة القادوس والباب السفلي مغلقين وما إذا كانت هناك أجسام غريبة في القادوس. أدر المحرك لمدة 10 دقائق، وتحقق مما إذا كان مقياس الضغط يظهر طبيعيًا، وما إذا كان يمكن عكس جهاز الخلط، وما إذا كان عمل المضخة الإيجابي والسلبي طبيعيًا.
مضخة مقطورة في العمل
قبل ضخ الخرسانة، قم بضخ الماء لتزييت خط الأنابيب، وتحقق مما إذا كان هناك مانع تسرب أو تسرب للمياه في كل بطاقة أنبوب، ثم قم بضخ الملاط لفتح خط الأنابيب. بعد التأكد من أن الملاط مفتوح، قم بخلط الخرسانة المتبقية في الشاحنة بشكل كامل ومتساوي قبل الضخ بشكل طبيعي. اتصل بمشغل الواجهة الأمامية عند بدء أو إيقاف ضخ الخرسانة لتجنب الحوادث. أثناء عملية الضخ، يجب ضمان أن تكون الخرسانة فوق محور الخلط، ولا يُسمح بأي شفط فارغ أو ضخ للمواد. انتبه إلى درجة حرارة الزيت الهيدروليكي أثناء عملية الضخ، عندما ترتفع إلى 50 درجة مئوية، يجب بدء تبريد الهواء، إذا استمرت درجة حرارة الزيت في الارتفاع وتجاوزت 80 درجة مئوية، فيجب إيقافها للفحص. إذا تم تعليق الضخ لفترة طويلة، فيجب تشغيل المضخة كل 10-20 دقيقة، وعكس المضخة 1-2 ضربة، ثم ضربة المضخة الإيجابية 1-2 لمنع تكاثف الخرسانة في الأنبوب. في عملية الضخ، انتبه إلى مقياس الضغط، إذا ارتفع ضغط الضخ فجأة، يجب عليك فتح زر مكافحة المضخة على الفور، وضربات المضخة العكسية 2-3، ثم المضخة الإيجابية، إذا كان ضغط الضخ لا يزال مرتفعًا جدًا لعدة مرات متتالية، فهو أنبوب مسدود، ويجب عليك التوقف عن الضخ للتعامل مع الأنبوب المسدود.
تم الانتهاء من عمل مضخة المقطورة
بعد التأكد من عمل ضخ الخرسانة، قم بتشغيل المضخة الإيجابية لرفع الهواء لمدة 3-4 ضربة، وتفريغ الخرسانة المتبقية، وإيقاف المضخة الإيجابية، وتنظيف الخرسانة المتبقية في القادوس وأنبوب S باستخدام أدوات مثل المجرفة والمجرفة، وفتح باب التفريغ السفلي للقادوس، وشطف الخرسانة داخل وخارج القادوس بالماء، وأغلق الباب بعد تطهيره. املأ القادوس بالماء، وابدأ تشغيل المضخة الإيجابية لضخ المياه، وضخ الخرسانة المتبقية بالماء، واكتمل تفريغ المياه، وافتح باب القادوس، وشغل المضخة المضادة، ولم يتم ضخ الأحجار، والرمل بالماء، وأغلق باب القادوس، ورفع الهواء لمدة 20 دقيقة، واستمر في إمداد الشحوم، حتى تخرج نقطة التشحيم من الزيت. بعد التنظيف، أوقف تشغيل المحرك، وأوقف تشغيل الطاقة، وقم بتغطية المضخة. أطلق الماء في الخزان، خاصة في فصل الشتاء، ولاحظ ما إذا كان الماء عكرًا. نظف وجفف جميع أجزاء الجسم. يجب ألا يكون هناك أي كتلة خرسانية أو ملاط أو طين أو أي أوساخ أخرى في جميع أجزاء جسم المضخة.
هل تعرف الحقيقة حول مضخات مقطورة الخرسانة؟
تتوفر مضخات الخرسانة المثبتة على مقطورة بسعات ضخ مختلفة تتراوح من 30 متر مكعب في الساعة إلى 135 متر مكعب في الساعة. يتم تثبيتها على مقطورة بحيث يمكن سحبها من موقع إلى آخر بسهولة باستخدام المركبة المناسبة.
يتم ضخ الخرسانة من خلال نظام أنابيب مرن متصل بمضخة الخرسانة من أحد طرفيها ويتم تجميع الأنابيب بواسطة وصلات مناسبة. لذا في هذه الحالة، يمكن ضخ الخرسانة لمسافات أكبر باستخدام عدد أكبر من الأنابيب. عادةً ما تكون الأنابيب المستخدمة بقطر يتراوح من 75 إلى 200 مم ومصنوعة من الفولاذ. كما تصنع وصلات التوصيل من الفولاذ وتستخدم لتجميع أقسام الأنابيب الفولاذية هذه.
يتم التعامل مع مخرج خط الأنابيب بشكل عام بواسطة العمال، حيث يقومون بوضع الأنبوب حيثما يكون من الضروري صب الخرسانة. ولكن أقسام الأنابيب الفولاذية ثقيلة الوزن، وبالتالي، يتم توصيل خط أنابيب مطاطي مرن في نهاية خط الأنابيب الفولاذي مما يوفر تحكمًا أفضل في موقع التفريغ. بالنسبة لخطوط الأنابيب ذات القطر الأكبر، والتي يصعب على العمال تحريكها، يتم توفير ذراع في نهاية خط الأنابيب ويتم استخدام رافعة لرفع هذا الذراع عندما يكون من الضروري نقل خط الأنابيب.
يمكن نقل خطوط أنابيب متعددة من مضخة خرسانية واحدة مما يجعل من السهل إمداد الخرسانة إلى موقع مختلف في وقت واحد. يمكن التحكم في ضخ الخرسانة في خطوط أنابيب مختلفة من خلال توفير صمام بوابة خاص لكل خط أنابيب. يجب أن تكون مضخة المقطورة سهلة الوصول إليها من قبل خلاطات الخرسانة أو شاحنات الخرسانة الجاهزة التي تغذي مضخة الخرسانة بالخرسانة. لتحقيق معدل تفريغ مرتفع، يجب تغذية مضخة الخرسانة باستمرار.
شركة تايان مينل لتصنيع الآلات المحدودة تعمل بشكل رئيسي في إنتاج وبحث وتطوير وبيع معدات البناء الخرسانية ومعدات روبوت الخرسانة الرشاشة وخلاطة الخرسانة بالمضخات وما إلى ذلك. المنتجات الرئيسية للشركة هي مضخات الخرسانة وخلاطات ضخ الخرسانة وشاحنات ضخ الخرسانة وما إلى ذلك، والتي تم استخدامها على نطاق واسع في العديد من مجالات هندسة البناء مثل المباني السكنية والسكك الحديدية والحفاظ على المياه وأنفاق البناء ومناجم الفحم تحت الأرض والدفاع الوطني. نحن مصنع عائلي يتمتع بخبرة 24 عامًا. يغطي المصنع مساحة 35،000 مترًا مربعًا ويضم 300 موظف، بما في ذلك 15 مهندسًا كبيرًا و26 مدير تركيب وفنيًا محترفًا. تم تجهيز ورشة العمل لدينا بمعدات إنتاج وأجهزة تقنية متقدمة، مثل معدات التصنيع باستخدام الحاسب الآلي ومعدات القطع بالبلازما والمطاحن وآلات الحفر وفرق التركيب المهنية وما إلى ذلك. لقد حصلت جميع المنتجات على شهادة نظام الجودة الدولي BV وISO9001، كما حصلت مضخة الخرسانة لمنجم الفحم على شهادة موافقة سلامة منتجات التعدين. خبرتنا الغنية وخدمة ما بعد البيع الجيدة لدينا ستجعل علاقتنا التجارية معك مربحة للجانبين! نحن نقدر عملائنا ونوفر لك أفضل الحلول لأعمال البناء الخاصة بك.
شهادة
التعليمات
نحن معروفون كواحد من أبرز مصنعي وموردي مضخات المقطورات الخرسانية في الصين. يرجى الاطمئنان لشراء مضخة مقطورة خرسانية عالية الجودة للبيع هنا من مصنعنا. للحصول على استشارة سعر، اتصل بنا.
